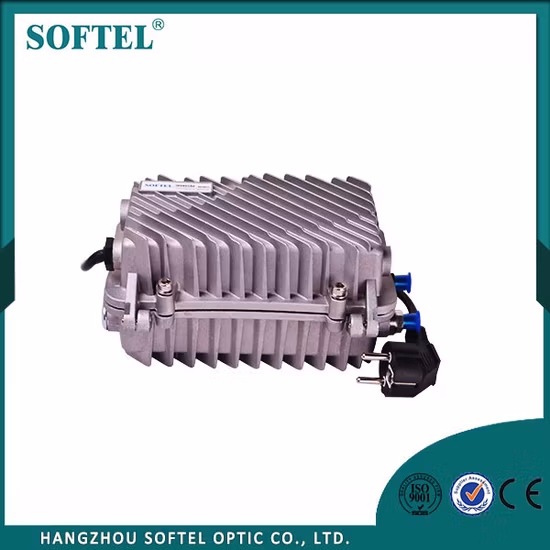

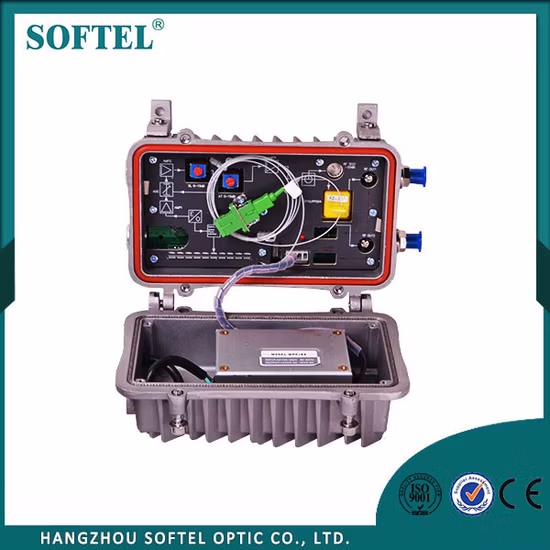

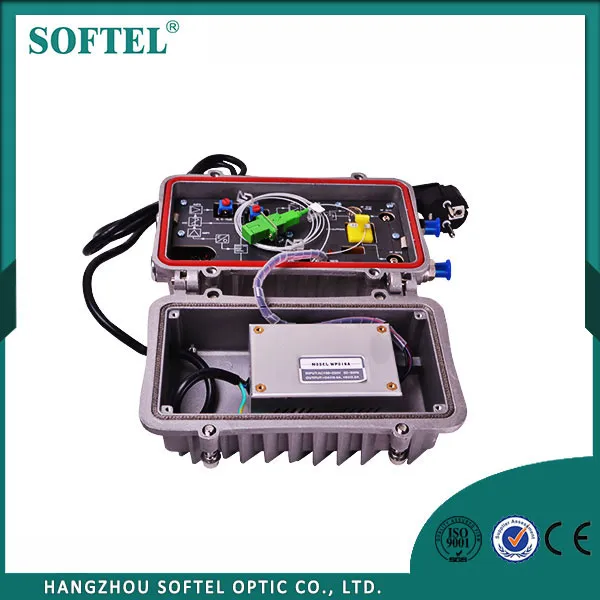

Optischer Knoten/Empfänger mit 2 Ausgängen (SR812)

Optischer CATV-Empfänger mit 2-Wege-Ausgang. Der optische Vorwärts-Empfangsteil verwendet den EO-PIN- oder WTD-Empfangs

Senden Sie Ihre Anfrage

BESCHREIBUNG

Basisinformation.

Modell Nr.	SR812
Faserknotengröße	20012060mm
Frequenzbereich des Faserknotens	45-862 MHz oder je nach Anforderung des Benutzers
Vorlaufzeit	1-2 Wochen
Hafen	Shanhai Ningbo Guangzhou
Probenahmezeit	Eine Woche
Faserknotenlaser	Dfb
Typ des Glasfaserknoten-Anschlusses	FC/APC Sc/APC hängen vom Benutzer ab
Faserknoten-Fasertyp	Einspielermodus
Wellenlänge des Faserknotens	1100–1600 nm
Name	2 optische Ausgangsknoten/Empfänger
Transportpaket	Standard-Exportverpackung
Spezifikation	CE ROHS
Warenzeichen	SOFTEL
Herkunft	China Zhejiang
HS-Code	8528711000
Produktionskapazität	1000 Stück pro Monat

Produktbeschreibung

Optischer CATV-Empfänger mit 2-Wege-Ausgang

2 Output Optical Node/Receivers (SR812)

Der vordere optische Empfangsteil übernimmt den EO-PIN- oder WTD-Empfangs-IC (Option). Importieren Sie das PHILIPS (BGY887)-Verstärkermodul in der Vor-HF-Verstärkerschaltung, importieren Sie das PHILIPS (BGD814)-Leistungs-Doppelverstärkermodul (übernehmen Sie auch GaAs).
Der optische Rückempfangsteil übernimmt FP oder DFB, übernimmt das PHILIPS-Verstärkermodul (BGY67A) und gewährleistet NPR.
Doppelfilter einsetzen, Fix-Equalizer und Fix-Abschwächer einsetzen oder (VAR)
Optische Leistungsanzeige achter Ordnung.
Wasserdichtes Aluminiumgehäuse, leistungsstarker Netzschalter, Anti-Donner-System
*Der international erstklassige hochempfindliche optische Detektor wird im Bereich des optischen Empfangs verwendet. Der rauscharme DFB-Laser wird im Teil des optischen Rücksenders verwendet.
*Das importierte Push-Pull-Verstärkermodul mit geringem Rauschen wird im Teil der Vorstufe des HF-Verstärkers verwendet. In der Ausgangsstufe wird das importierte Hochleistungs-GaAs-Modul verwendet (kann bei Bedarf auch geändert werden).
* Zwei optische Empfängermodule, die beiden optischen Rücksendermodule und zwei Stromversorgungsmodule können höchstens im modularisierten Baukastensystem konfiguriert werden, um die Zuverlässigkeit und Sicherheit effektiv zu verbessern. Das optische Zweiwege-Empfängermodul ist je nach Anforderung auf automatische Umschaltung oder manuelle Umschaltung eingestellt. Das Hot-Backup-Modul des Schaltnetzteils kann automatisch eingeschaltet werden.
* Plug-in-Duplexfilter, Plug-in-Festentzerrer, Plug-in-Festdämpfungsglied, wissenschaftlicher und angemessener Testanschluss erleichtern das Debuggen der Technik.
* Beide vier Ausgangsanschlüsse können ein 108 dBμ V hohes Hebelsignal ausgeben, jede Straße kann durch ein neues GaAs-Leistungsdoppelmodul unabhängig erweitert werden. Der Abtriebshebel und die Diagonale jeder Straße sind unabhängig voneinander einstellbar. Ungefähr 100 Endbenutzer werden direkt angesteuert, wenn keine verzögerte Verstärkung von Vorverstärker und Benutzerverstärkung vorhanden ist.
* Aufgrund der fortschrittlichen RF-AGC-Technologie ändert sich die optische Eingangsleistung von -15 dBm auf 15 dBm, der Ausgang und der nichtlineare Index bleiben unverändert.
* Das wasserdichte Gehäuse aus Aluminiumguss, ein Schaltnetzteil mit hoher Zuverlässigkeit und ein strenges Blitzschutzsystem werden verwendet, um sicherzustellen, dass die Ausrüstung lange Zeit in der rauen Umgebung vor Ort arbeiten kann. Die perfekte Mehrkanal-Trennschaltung ist eingebaut, um die Interferenzreduzierung zwischen Vor- und Rückkanal und Netzwerkmanagementsignal auf das geringste Maß zu reduzieren.
* Es ist eine perfekte Statusüberwachungsschaltung eingebaut, in der Transponder entsorgt werden können, die den Netzwerkmanagementstandards entsprechen. So ist eine Fernüberwachung der Netzwerkverwaltung für Geräte einfach zu implementieren. Daher kann es für Front-End-Management-Software anderer Hersteller geeignet sein.

Artikel	Einheit		Technische Parameter
Optischer Parameter
Erhalten Sie optische Leistung	dBm		-9 ~ +2
Rückflussdämpfung	dB		>45
Optische Wellenlänge	nm		1100 ~ 1600
Steckertyp			FC/APC SC/APC
Fasertyp			Einspielermodus
Schaltungsleistung
C/N	dB		≥ 51 -2dBm Eingang
C/CTB	dB		≥ 65		Ausgangspegel 108 dBμV Ausgewogen 6 dB
C/CSO	dB		≥ 60
HF-Leistung
Frequenzbereich		MHz		45 ~862
Ebenheit im Band		dB		±0,75
Nennausgangspegel		dBμV		≥ 108
Maximaler Ausgangspegel		dBμV		≥ 112
Ausgangsrückflussdämpfung		dB		≥14
Ausgangsimpedanz		Oh		75
EQ-Reihe mit elektronischer Steuerung		dB		010
ATT-Bereich mit elektronischer Steuerung		dBμV		020
Rückgabeleistungsparameter für die Übertragung
Optischer Parameter
Optische Sendewellenlänge		nm		1310 ± 10
Optische Ausgangsleistung		dBm		1 ~ 5
Steckertyp				FC/APCSC/APC
RF-Parameter
Frequenzbereich		MHz		5 ~ 65 oder je nach Anforderung des Benutzers
Ebenheit im Band		dB		±1
Eingangspegel		dBμV		85 ~ 90
Ausgangsimpedanz		Oh		75
Allgemeiner Parameter
Versorgungsspannung		V		AAC150~265 VBAC35~90V
Betriebstemperatur				-40~60
Lagertemperatur				-40~65
Relative Luftfeuchtigkeit		%		Max. 95 % keine Kondensation
Verbrauch		VA		≤ 30
Abmessungen		mm		240L 240W 150H
